Accueil / Régulateurs De Charge Solaire / Régulateurs PWM / Régulateur de Charge solaire PWM 20A 12/24V RTD1220 JYINS



Régulateurs PWM

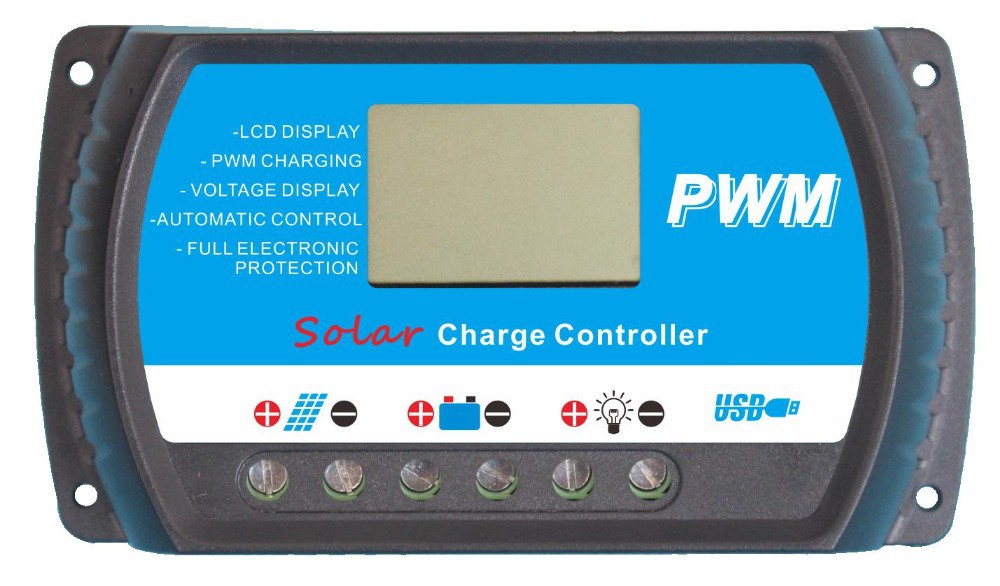

Régulateur de Charge solaire PWM 20A 12/24V RTD1220 JYINS


Tension PV (max): 50V
1 Prise de recharge USB
Ref. produit : 6006-PWM-RTD1220
25.90 €



PWM régulateur de charge solaire USB 20A

LCD 4-Stage PWM Gestion de charge pour Max 50 V


Consignes de sécurité

1. assurez-vous que votre batterie a assez de tension pour le contrôleur à reconnaître la Batterie type avant première installation.

2. la batterie câble doit être le plus court que possible pour réduire la perte.

3. le régulateur est seulement approprié pour batteries au plomb-acide: ouvert, agm, gel

Il n'est pas adapté pour le Nickel Métal hydrure, les ions ou d'autres batteries au lithium.

4. La charge régulateur est seulement approprié pour la régulation de modules solaires. Jamais se connecter un autre Source de charge à la charge régulateur.

Caractéristiques du produit

1. construire-dans les entreprises industrielles Micro contrôleur.

2. grand écran lcd, avec 5 V USB chargeur

3. PWM gestion de charge.

4. construire-dans COURT-CIRCUIT protection, protection de circuit ouvert, protection contre les inversions, sur-charge protection.

5. Dual MOSFET contre les inversions de courant, faible production de chaleur.

Système de connexion

1. connecter la batterie à la charge régulateur-plus et moins.

2. connecter le module photovoltaïque pour le régulateur-plus et moins.

3. Connectez le consommateur à la charge régulateur-plus et moins.

L'ordre inverse s'appliquent quand!

Une mauvaise séquence de commande peut endommager le contrôleur!




Affichage

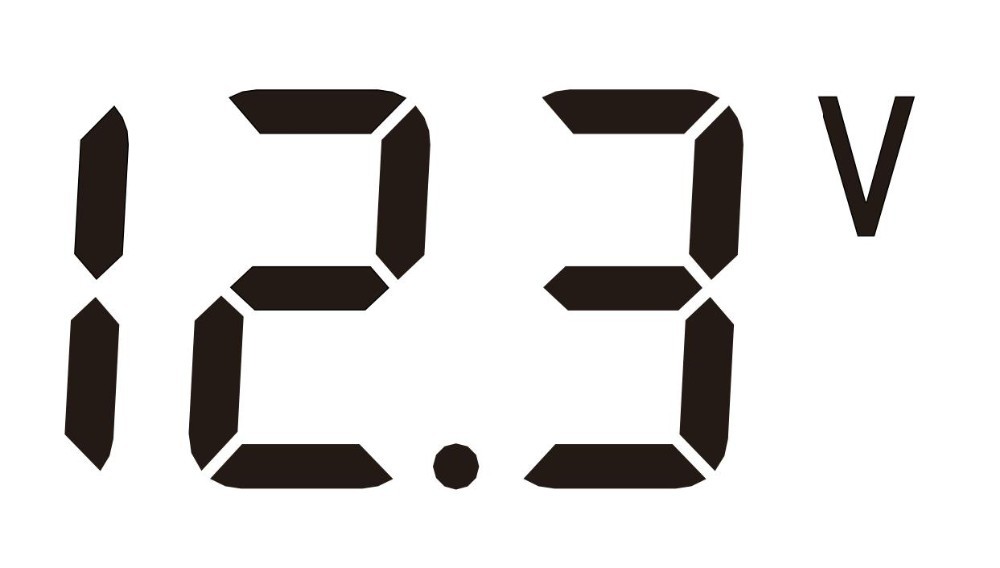

Affichage de la tension de la batterie
Ce symbole  sera sur quand panneau solaire tension est supérieure à la tension de la batterie, et il commence à se charger.
Batterie puissance
Si ce symbole clignote signifie la batterie tension est trop faible et la sortie sera coupé jusqu'à ce que la batterie tension augmenter à 12.6 V
Symbole sur des moyens de sortie est bonne.


Paramètre technique

ModèleRTD1210RTD1220
BATT tension12 v/24 V Auto12 v/24 V Auto
Courant de charge10A20A
Courant de décharge10A20A
